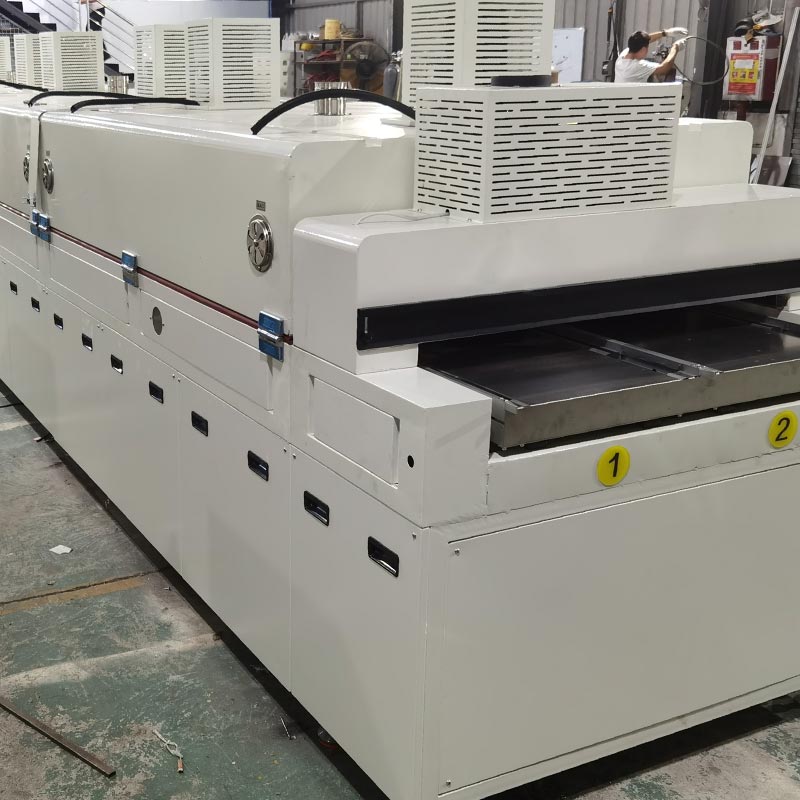

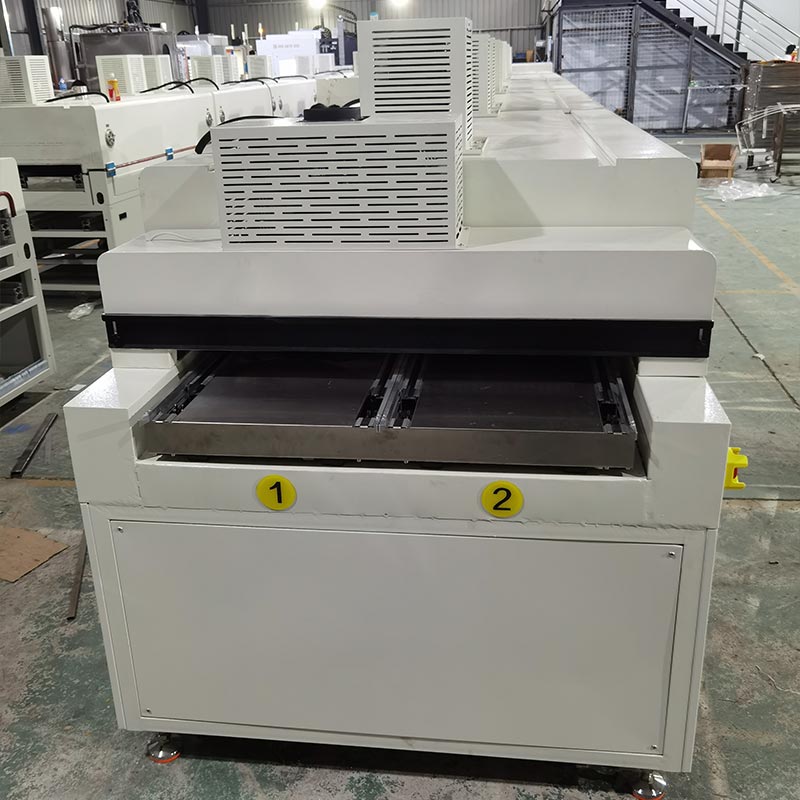

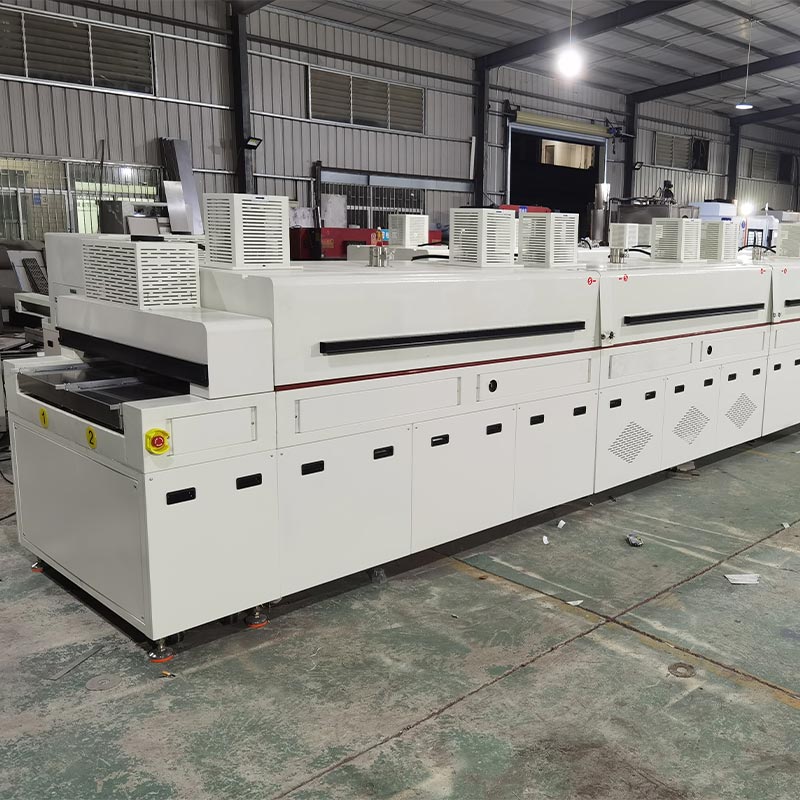

Многоскоростная цепная ИК-туннельная печь

В быстро развивающейся отрасли 3C и электроники эффективность производства зависит от плавной интеграции отопления и логистики. Многоскоростная цепная ИК-туннельная печь Dingfeng — это высококачественное всепогодное решение для тяжелых условий эксплуатации, специально разработанное для обеспечения выдающихся характеристик. Благодаря более чем 20-летнему опыту работы в области теплотехники наша модульная конструкция включает в себя усовершенствованную многоскоростную цепную систему SUS201 и специальные алюминиевые направляющие, оптимизирующие движение автоматических носителей. Как китайский производитель и поставщик, мы поставляем эту высококачественную продукцию оптовикам по всему миру.

Отправить запрос

Описание продукта

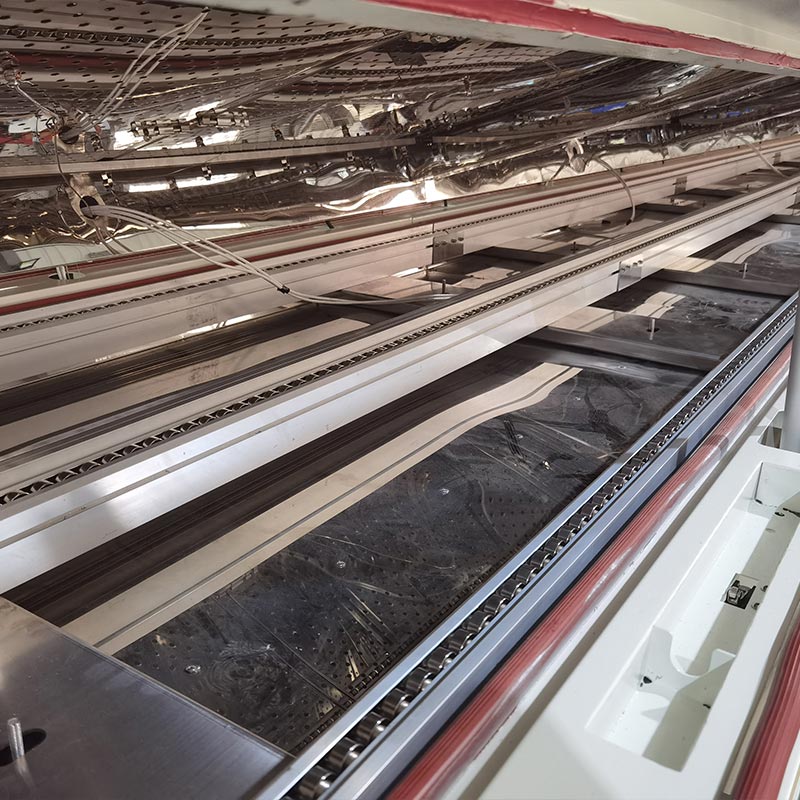

Вы можете приобрести оптовый заказ многоскоростной цепной ИК-туннельной печи у Dingfeng. В отличие от обычных конвекционных печей, Инфракрасное излучение может проникать в продукцию и отверждать чернила и смолу изнутри. Мы также оборудовали собственная разработка 10,5-дюймовой спиральной системы циркуляции из нержавеющей стали, обеспечивающей равномерное распределение горячего воздуха. в диапазоне эффективной ширины 460 мм. Эта печь имеет пять независимых зон нагрева, управляемых ПЛК Delta и SSR. модулей и способен обеспечить точное распределение тепла, необходимое для высококачественного отверждения без пузырьков.

Основные технические параметры

Нет.	Элемент	Спецификация
1	Модель	DF-IR4613-2
2	Габаритные размеры	Д13000 * Ш1300 * В1720мм
3	Власть	380 В переменного тока, 68 кВт, 50 Гц
4	Эффективная длина входа	200 мм
5	Длина зоны нагрева	2000мм * 5 секций
6	Эффективная длина выхода	1000 мм (двухскоростное удлинение цепи)
7	Эффективная ширина конвейера	460 мм*2
8	Эффективная высота конвейера	0~50 мм регулируемый
9	Скорость конвейера	0～3м/мин регулируется
10	Рабочая высота	Регулируемый 910～940 мм
11	Режим отверждения	Циркуляция горячего воздуха + ИК
12	Контроль температуры	ПЛК Delta + модуль контроля температуры Delta, точность ± 0,5 ℃
13	Мощность нагрева	Твердотельное реле ССР
14	Диапазон температур отверждения	RT~180℃
15	Равномерность температуры	≤±5℃
16	Температура поверхности духовки	≤Окружающая среда +8℃
17	Обогреватель	ИК-лампа из углеродного волокна

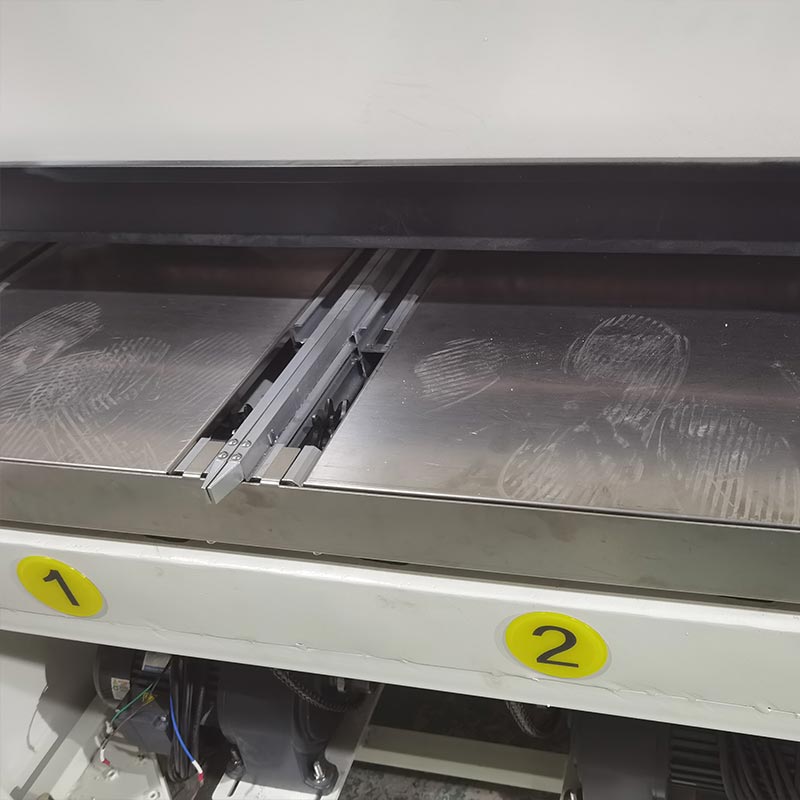

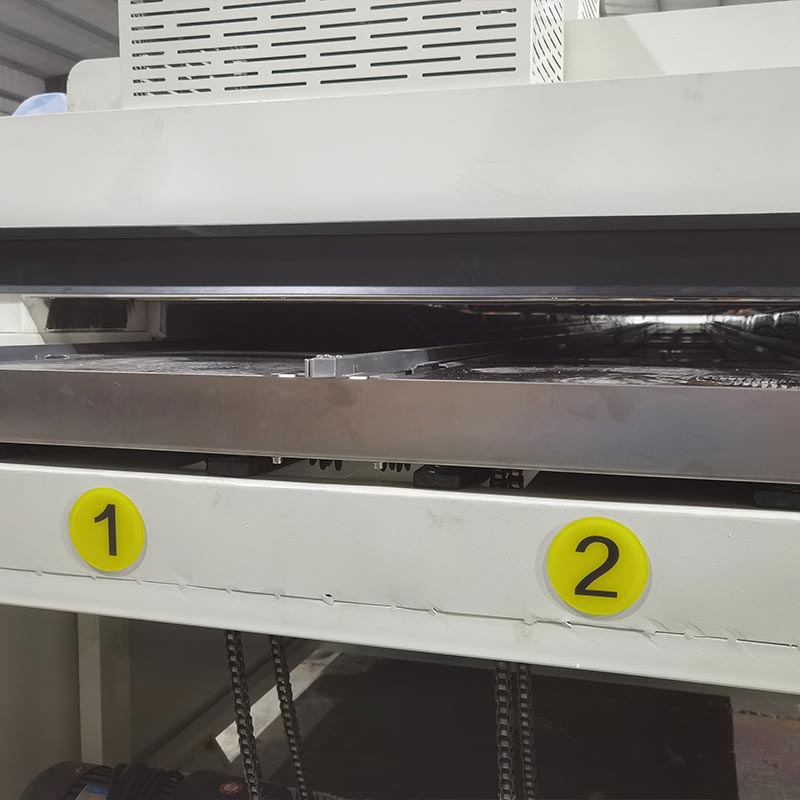

18	Конвейерная лента	Двухскоростная цепь SUS201-2.5
19	Длина обратной линии	8 м, заподлицо с верхней направляющей выпускного отверстия
20	Чистка и обслуживание	Боковая крышка с электроприводом
21	Зона отверждения с естественным выхлопом	5 выпусков диаметром 4 дюйма, ~0,8 м³/мин каждый
22	Вход/выход Отработанный газ Выхлоп	2 выпускных отверстия диаметром 5 дюймов, ~9 м³/мин каждый
23	Охлаждение продукта	Высокоскоростной осевой вентилятор охлаждения + нижний малошумный центробежный вентилятор; 23 м³/мин, диаметр 6 дюймов, 1 выход
24	Общий поток отходящих газов	~45м³/мин
25	Безопасность Защита	Защита от утечки, перегрузки, перегрева и аварийной остановки.

Особенности конструкции

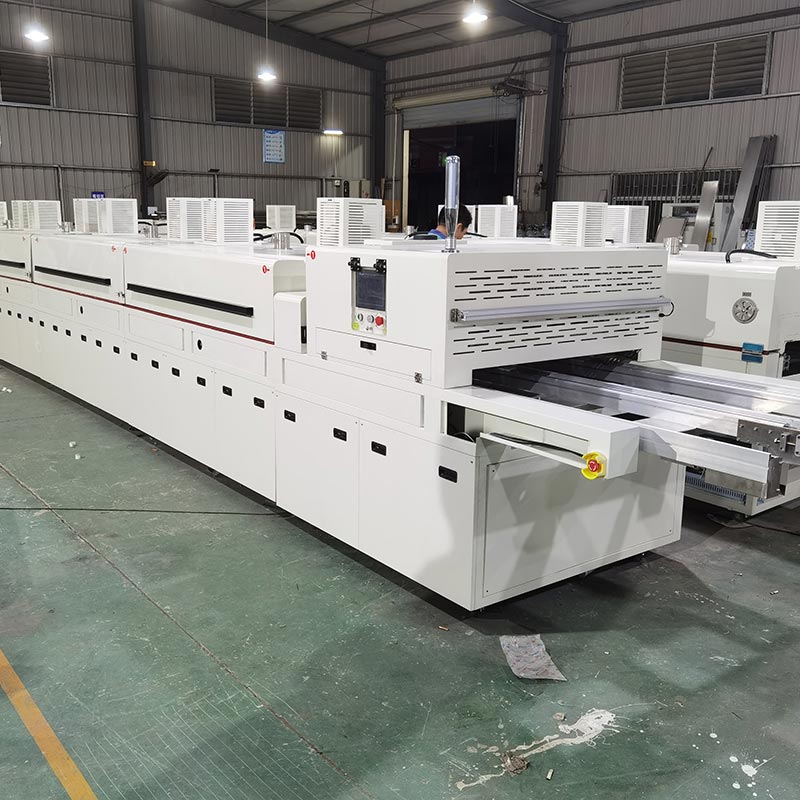

При проектировании команда придерживается принципа безопасности в первую очередь, обеспечивая операторам безопасную рабочая среда. Доверие к современному производству основано на данных. Совмещаем крышку печи с электротолкателем с автоматическим устройством отключения нагрева при открытии. Наша многоскоростная цепная ИК-туннельная печь оснащена 10,2-дюймовый сенсорный экран высокой четкости WayneView, позволяющий операторам видеть температуру конвейерной ленты частота и выходной ток в режиме реального времени. Эта система может хранить кривые температуры до 90 дней, обеспечивая полная цифровая отслеживаемость, необходимая для строгого контроля качества и оптимизации процессов.

Наши преимущества

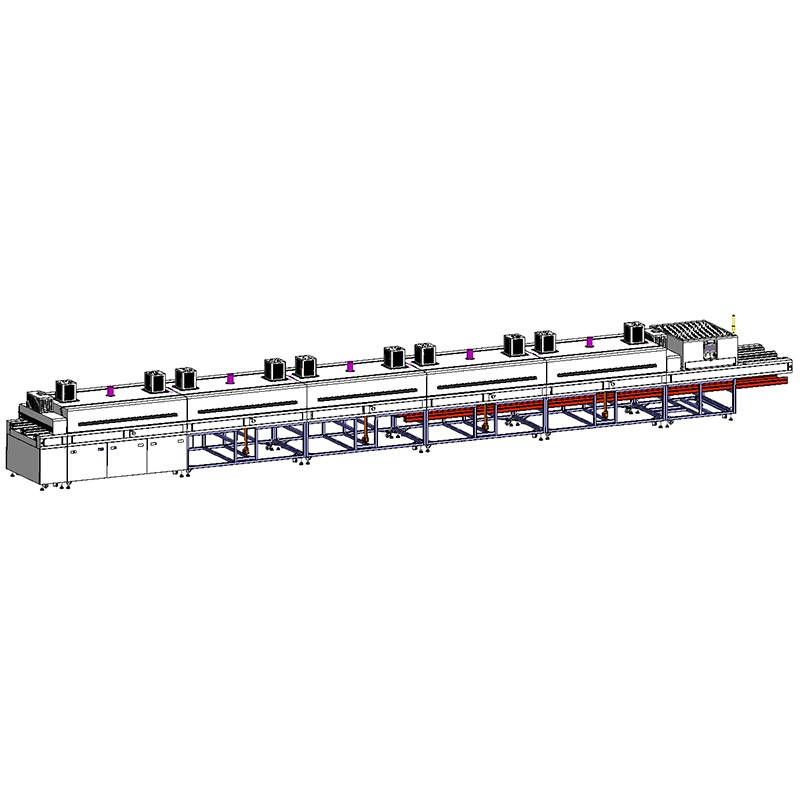

Многоскоростная цепная ИК-туннельная печь специально разработана для максимального использования пространства. Длина 8 метров Двухканальный вращающийся конвейер облегчает непрерывный процесс транспортировки. Интерьер выполнен из нержавеющая сталь с зеркальной полировкой, предотвращающая выпадение частиц. Рама изготовлена из стали 40# промышленного класса. стальные профили и обработаны высокотемпературным порошковым покрытием, обеспечивающим чрезвычайно высокую долговечность. Чтобы поддерживать комфортная рабочая среда, мы используем алюмосиликатный изоляционный материал 120К и воздушный изоляционный слой двойного назначения, сохраняя корпус прохладным и энергоэффективным. Наш ZDF-200 гарантирует, что продукты быстро достигнут комнатной температуры, прежде чем покидает производственную линию.

Счетчик энергопотребления оборудования

Элемент	Власть	Кол-во	Общий
1-5-зонная система отопления	10,8 кВт	5 комплектов	54кВт
Конвейерный двигатель	1,5 кВт	2 комплекта	3кВт
Возвратный конвейерный двигатель	0,4 кВт	2 комплекта	0,8 кВт
Вытяжной вентилятор	200 Вт	2 комплекта	0,4 кВт
Принудительное воздушное охлаждение	2кВт	1 комплект	2кВт
Вентилятор циркуляции горячего воздуха	0,75 кВт/единица	10 комплектов	7,5 кВт
Общая мощность	—	—	≈68кВт
Нормальная рабочая мощность (при постоянной температуре)	—	—	≈40кВт/ч
Требования к подаче воздуха	/	—	/
Потребление воды	/	—	/

Сценарий применения

Многоскоростная цепная ИК-туннельная печь в основном широко используется в сценариях промышленной термообработки, требующих координации с крепежные пластины для крупномасштабных непрерывных операций сборочной линии. Он охватывает отверждение печатных плат и старение компонентов. запекание в области электронных полупроводников, сушка листов электродов литиевых батарей и высокотемпературное старение элементов в новая энергетическая промышленность, отверждение покрытий компонентов и отжиг для снятия напряжений пластиковых деталей в автомобильной и области бытовой техники, а также сушка упаковочных материалов в пищевой и фармацевтической промышленности.
