Туннельная печь класса 100 длиной 8 м

В Китае 8-метровую туннельную печь класса 100 компании Dingfeng можно настроить по индивидуальному заказу. Коробка имеет длину 8 метров и питается от мощной энергосистемы мощностью 88 киловатт. Он имеет модульную конструкцию и специально создан для ситовой сушки мирового класса и точного обжига компонентов. Он оснащен высокотемпературной вентиляторной системой фильтрации и соответствует стандартам чистоты воздуха ISO 5, гарантируя, что ваши продукты проходят через тепловой поток без каких-либо загрязнений. Наши уважаемые клиенты со всего мира приглашаем вас приобрести этот продукт на нашем заводе в Китае.

Отправить запрос

Описание продукта

В 8-метровой туннельной печи Dingfeng DFHK7008 класса 100, прямой с завода, используется уникальная циркуляция горячего воздуха под всасыванием. технология. Электрическая энергия преобразуется в тепловую энергию с помощью современных компонентов из нержавеющей стали, а затем давление создается малошумными циркуляционными вентиляторами через 100-уровневый высокоэффективный воздушный фильтр. Мы также интегрировали вакуумные инфракрасные лампы из углеродного волокна, завершающие процесс от комнатной температуры до 100°C в течение ≤15 минут. Дельта ДТЭ-10Т Температурный модуль и регулирование мощности SCR позволяют обеспечить контроль температуры.

Техническое обслуживание и безопасность

Температурные зоны имеют конструкцию двери с боковым открыванием, что удобно для обслуживания и чистки. Каждый температурная зона оборудована регулируемыми воздухозаборниками для облегчения отвода отходящих газов. Он объединяет комплексные механизмы защиты, такие как утечка, потеря фазы, перегрузка, сверхнизкая температура и нажатие одной кнопки. аварийная остановка для обеспечения стабильной работы 8-метровой промышленной туннельной печи.

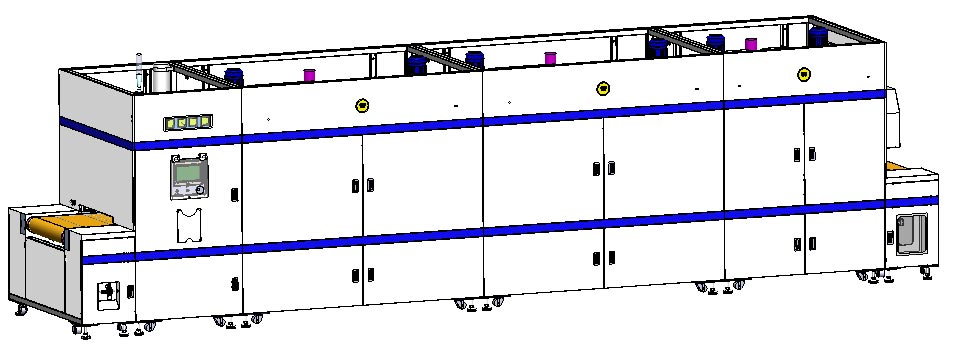

8m Class 100 Tunnel Oven

Основные технические параметры

Нет.	Элемент	Спецификация
1	Модель	DFHK7008

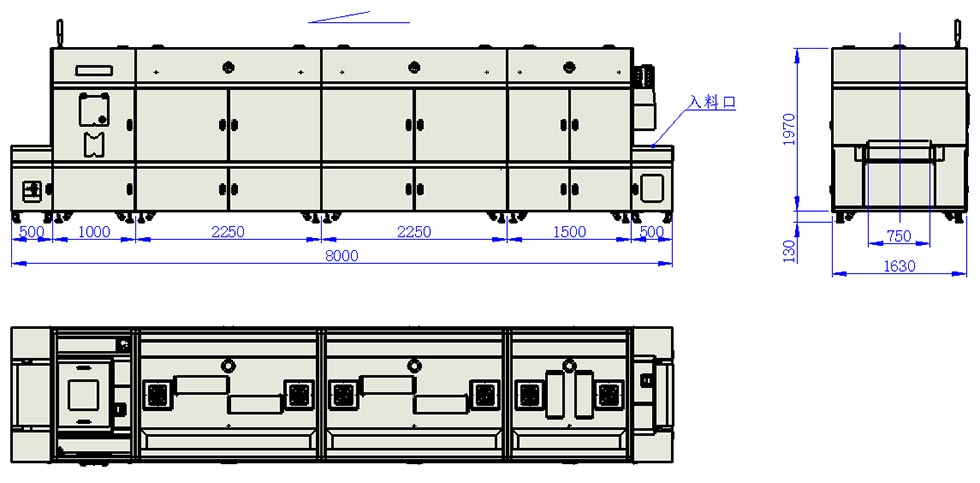

2	Габаритные размеры	Д8000 * Ш1630 * В2100мм
3	Власть	380 В переменного тока, 88 кВт, 50 Гц
4	Эффективная длина впуска	500 мм
5	Зона 1 Длина	1500мм * 1 секция
6	Длина зоны 2 и 3	2250 мм * 2 секции
7	Длина зоны охлаждения	1000 мм
8	Длина выхода	500 мм
9	Эффективная ширина конвейера	700 мм
10	Эффективная высота конвейера	0~80 мм регулируемый
11	Скорость конвейера	0,5～3м/мин регулируется
12	Рабочая высота	900±30 мм
13	Режим отверждения	Циркуляция горячего воздуха
14	Диапазон температур отверждения	RT~180℃
15	Равномерность температуры	≤±3℃
16	Скорость нагрева	RT～100℃ ≤ 15 мин.
17	Температура поверхности духовки	≤Окружающая среда +8℃
18	Режим производства	Непрерывное бесперебойное производство
19	Нагревательный элемент	Нагревательная трубка из нержавеющей стали/Средневолновая ИК-лампа
20	Конвейерная лента	Ремень из тефлоновой сетки, устойчивый к высоким температурам.
21	Духовка с естественным выхлопом	3 выпускных отверстия диаметром 4 дюйма, ~0,8 м³/мин каждый
22	Вытяжка отработанных газов печи	2 выпускных отверстия диаметром 5 дюймов, ~9 м³/мин каждый
24	Система охлаждения	Ламинарное охлаждение класса 1000 FFU + нижний малошумный центробежный вентилятор; 23 м³/мин, диаметр 6 дюймов, 1 выход
25	Общий поток отходящих газов	~43м³/мин
26	Чистота духовки	Статический класс 100, динамический класс 1000
27	Безопасность Защита	Защита от утечки, перегрузки, перегрева и аварийной остановки.
28	Сбор данных	Сбор данных MES и функция автоматического сканирования

Модель основного компонента

Нет.	Название детали	Спецификация/модель	Бренд и происхождение
Механическая часть
1	Приводной двигатель	CH32-400W-120-SZ 380 В, горизонтальный, выходной вал Ø32, горизонтальный	Отечественный бренд
2	Тефлоновая конвейерная сетка	Цирк. Длина 16700W750мм, молочно-белый, 11 ячеек, с силиконовой направляющей, межосевое расстояние направляющей полосы 720 мм	Отечественный бренд
3	Вентилятор циркуляции горячего воздуха	1,5 кВт-2P, длина вала 190, диаметр вала 24 мм, скорость 2800 об/мин.	Отечественный бренд
4	НЕРА-фильтр	L900W274T180мм Класс100L900W424T180мм Класс100	Отечественный бренд
5	Нагревательная трубка из нержавеющей стали 304	1,2 кВт L-типа 220 В, 1,5 кВт L-типа 220 В	Отечественный бренд
6	ИК-лампа	Вакуумная ИК-трубка из углеродного волокна, 0,8 кВт*L845 мм	Отечественный бренд
7	Вставленное лопастное колесо вентилятора	10,5-дюймовый тип B, отверстие вала Ø24 мм	Отечественный бренд
8	Вентилятор выхлопных газов	CY125 200 Вт 220 В, правый 90°	Отечественный бренд
9	Центробежный вентилятор	Чугунный двигатель CY180, 750 Вт, скорость 2850 об/мин.	Отечественный бренд
10	Манометр дифференциального давления	0-300Па	Отечественный бренд
11	Пылезащитный липкий валик	Длина 690 мм, наружный диаметр 94, внутренний диаметр 76, резка без ножей, вязкость средняя-высокая.	Отечественный бренд
12	Уплотнительная лента	КХ-27(16х21)	Отечественный бренд
Часть управления
13	Автоматический выключатель утечки на землю	3П+Н-C250A	ЧИНТ
14	Контактор переменного тока	LC1N-1810 220В	Шнайдер
15	Контактор переменного тока	LC1N-1210 220В	Шнайдер
16	Контактор переменного тока	LC1N-4011 220В	Шнайдер
17	Тепловое реле перегрузки	ЛРН12Н 5,5-8А	Шнайдер
18	Промежуточное реле	MY4NJ DC24V	ОМРОН
19	ПЛК	H5U-1614MTD-A8	Инновация
20	Сенсорный экран	MT8102iE	Вайнвью
21	Модуль контроля температуры	ДТЭ-10Т	Дельта
22	Датчик температуры (термопара)	WRNT-01/02 Тип К	Хуалинг
23	3-фазный модуль SCR	J3-SCR-75LA	Аойи
24	Инвертор	220В 0,4кВт, Шихлин, с функцией связи	Шихлин
25	Инвертор	380В 3,7кВт, Шихлин, с функцией связи	Шихлин

Наши преимущества

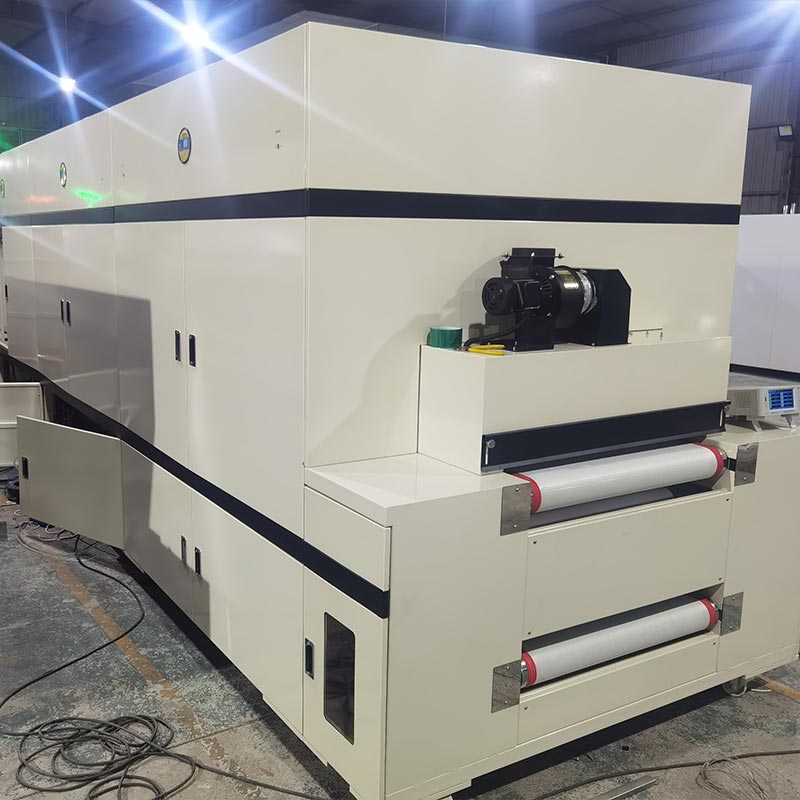

Клиенты могут настроить чертежи в соответствии со своими фактическими требованиями. Туннельная печь класса 100 длиной 8 м строго соответствует с 1000-уровневые стандарты очистки. Все три секции температурных зон независимо и точно управляются ПЛК Delta в сочетании с тиристорами SCR и дополняются лампами дальнего инфракрасного диапазона для быстрого улучшения тот лечебный эффект. Духовка оснащена высокотемпературным фильтром и высокотемпературной тефлоновой сеткой. ремень оснащен устройством предотвращения отклонения и удобными самоочищающимися роликами от липкой пыли. Секция охлаждения использует тысячеуровневый вентилятор с ламинарным потоком и нижний принудительный вытяжной вентилятор работают вместе, выбрасывая горячий воздух на улицу. чтобы добиться наилучшего эффекта воздушного охлаждения. Клиенты могут настроить чертежи в соответствии со своими фактическими потребностями.

Поддержка конфигурации

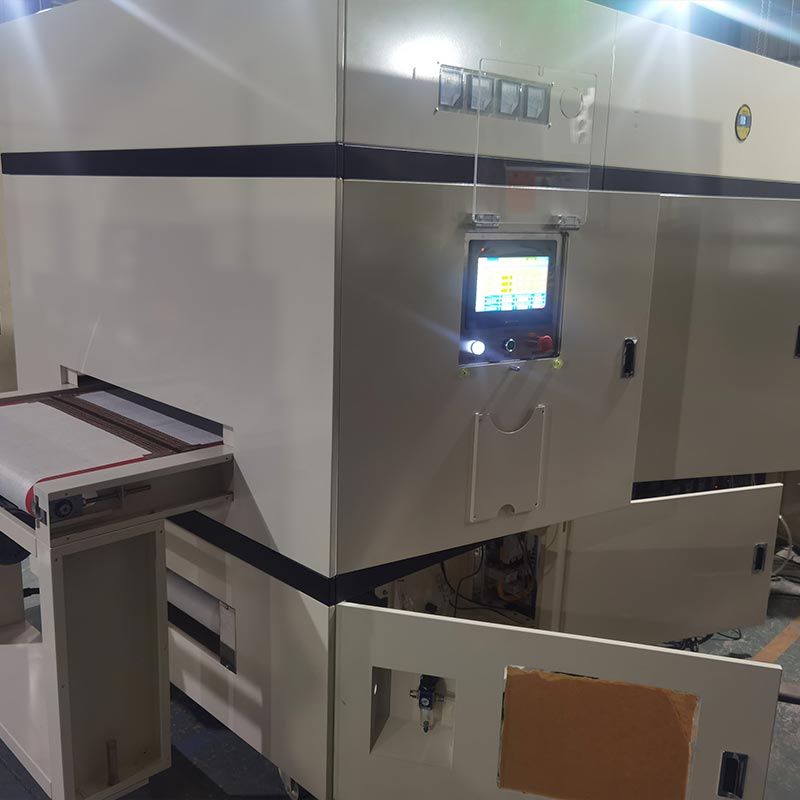

Архитектура управления печью отверждения полупроводников поддерживается ПЛК Inovance H5U и Weinview MT8102iE. сенсорный экран, обеспечивающий промышленные интерфейсы 4.0 для сбора данных MES и функции автоматического сканирования. система состоит из контакторов переменного тока Schneider и реле Omron, помещенных в пыленепроницаемый корпус. Этот выбор высококачественный Компоненты в сочетании с инвертором Schininger обеспечивают гладкость ремня из тефлоновой сетки шириной 700 мм. и плавная скорость от 0,5 до 3 метров в минуту, защищая ваши прецизионные пластины и печатные платы от вибрации или механический шок.
