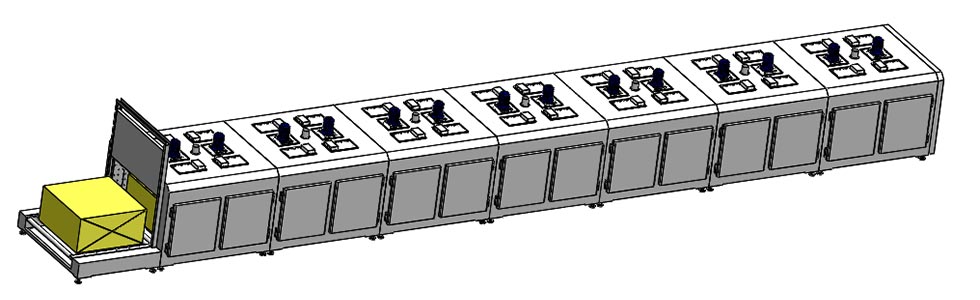

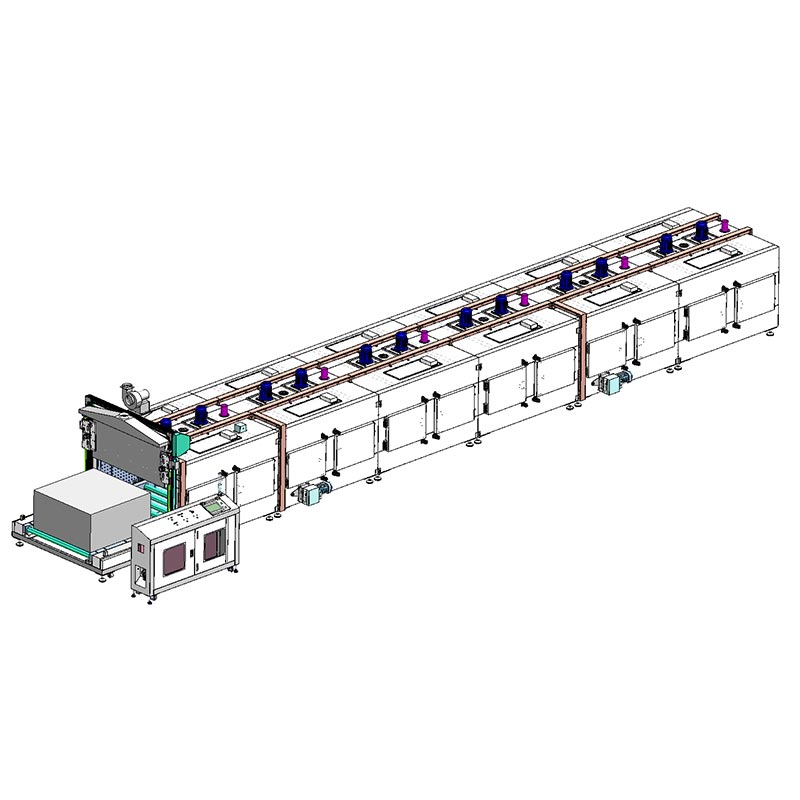

Роликовый конвейер, туннельная печь

Для достижения однородности температуры внутри внутренней духовки с эффективной высотой 700 миллиметров используется сложный воздушный поток. требуется дизайн. Вы можете настроить туннельную печь с роликовым конвейером в Dingfeng, в которой используется горизонтальная печь с высоким потоком. перекрестноточная система. Он приводится в движение независимыми двигателями мощностью 1500 Вт с 12-дюймовыми многолопастными крыльчатками. Горячий воздух принудительно через специально разработанные перфорированные пластины из нержавеющей стали с обеих сторон, затем сходятся на поверхности продукта и возвращается через верхнее выпускное отверстие, обеспечивая однородность температуры во всей печи длиной 15,6 метра. стабильно работает в диапазоне ±5-8°С.

Процесс нагрева

Промышленная туннельная печь с роликовым конвейером работает с помощью функций безопасности, таких как автоматическое контроль температуры, точная стабилизация температуры и автоматическое отключение при превышении температурного предела. Внутренняя часть духовки имеет единую конструкцию из зеркальных пластин из нержавеющей стали, а изоляция Слой заполнен силикагелевой алюминиевой изоляционной минеральной ватой 120K для достижения желаемого теплоизоляционного эффекта. внешняя рама изготовлена из сваренных между собой железных профилей, а внешняя панель печи сформирована лазером. резка и последующая гидроформовка листов холоднокатаной стали. Нагревательные трубы из нержавеющей стали используются для отопления, а в сочетании с малошумным центробежным вытяжным вентилятором образуется эффективная система циркуляции горячего воздуха, позволяя теплу равномерно распространяться по поверхности изделий.

Наша сертификация конфигурации

Роликовая конвейерная печь Dingfeng оснащена усовершенствованным ПЛК и 10,2-дюймовым сенсорным экраном. система, соответствующая стандартам Индустрии 4.0. Операторы могут легко просматривать температуру двигателя в режиме реального времени. частота и выходной ток. Самое главное, встроенная функция записи данных может хранить температурные кривые в течение длительного времени. до 90 дней. Независимо от того, оптимизируете ли вы производственные циклы или предоставляете данные процесса для аудита клиентов, Регулируемая частота хранения гарантирует, что каждая партия вашей производственной линии со скоростью 2 метра в минуту будет иметь профессиональный поддержка данных.

Основные технические параметры

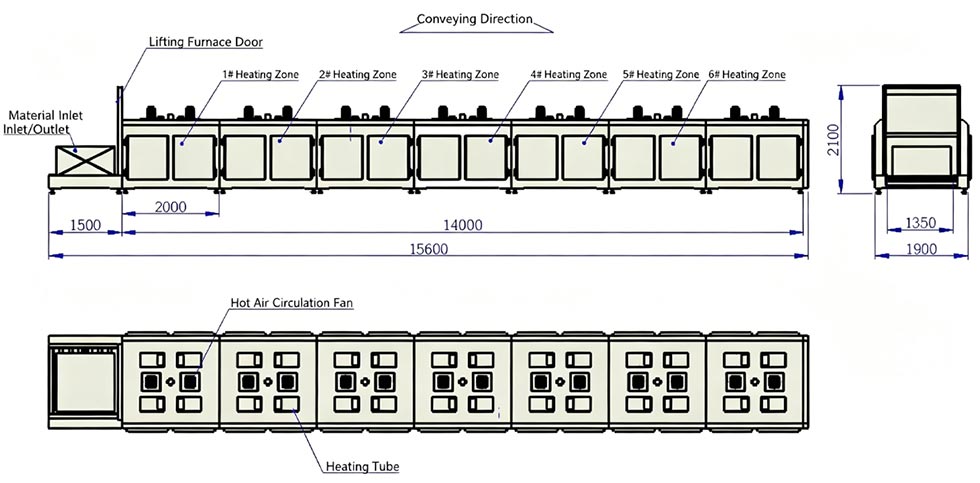

Общее описание оборудования туннельной печи

Операционный рабочий процесс

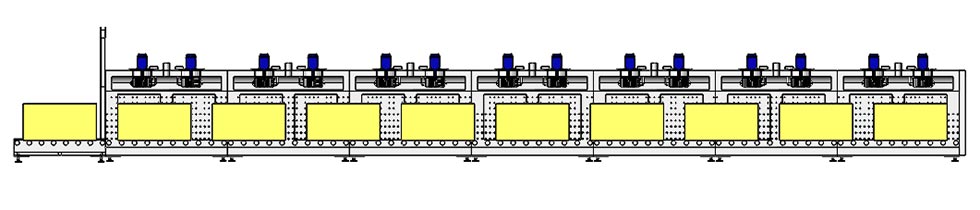

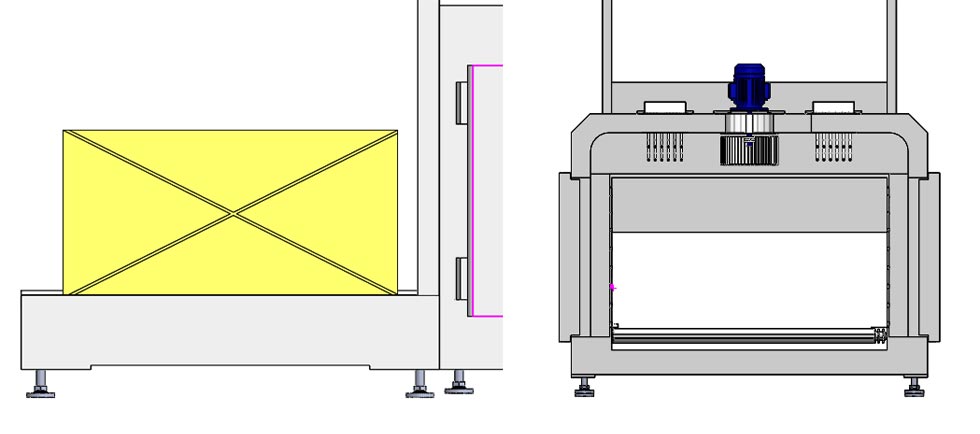

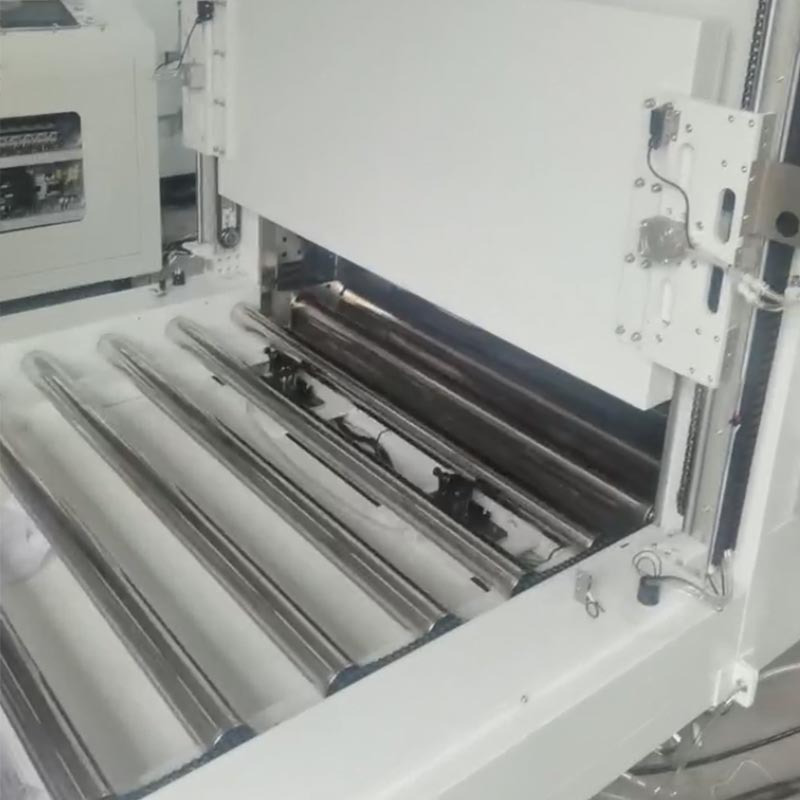

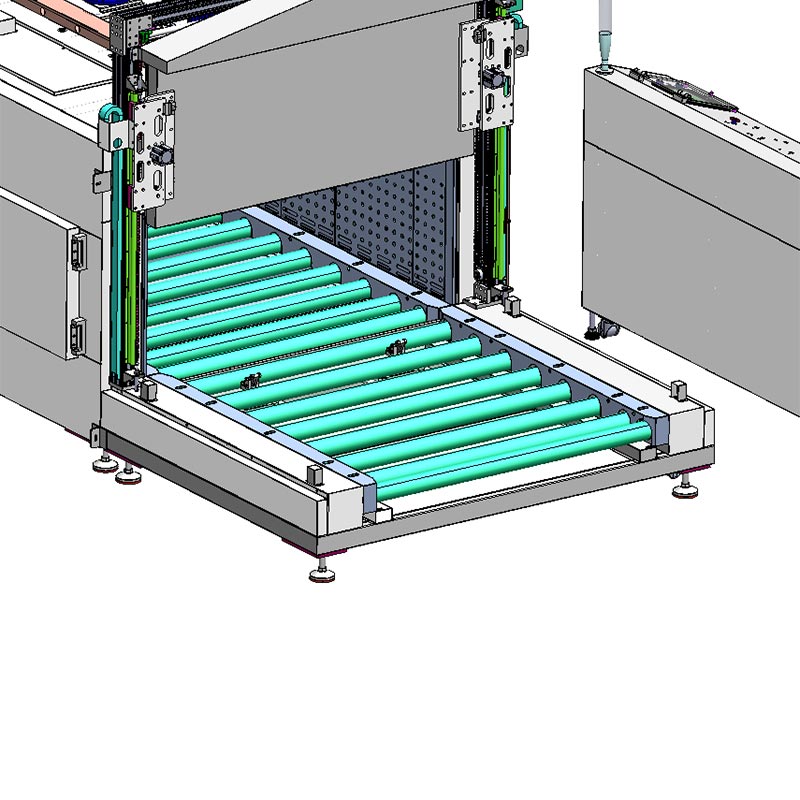

Ролико-ленточная печь Dingfeng оснащена современной полуавтоматической пневматической системой позиционирования. Оператор вручную выравнивает поддон размером 1200х1200 мм по пневматическим упорам на станции подачи для запуска конвейерной ленты. Впоследствии пневматические перегородки синхронизируются с роликами с высоким крутящим моментом для поэтапной транспортировки поддонов. выдвижение их с шагом 1550 мм; после каждого движения остановки автоматически сбрасываются для приема следующей единицы. Как только печь достигает полной внутренней вместимости, состоящей из девяти поддонов, автоматические подъемные ворота запечатывают камеру, и XINJE ПЛК активирует мощную систему циркуляции горячего воздуха. Система оповещает оператора с помощью встроенного аудиовизуального сигнала. сигналы тревоги. Процесс разгрузки повторяет логику загрузки, используя высокоточный пневматический шаговый механизм. безопасно и аккуратно доставьте поддоны на складскую площадку.

Часто задаваемые вопросы (FAQ) – Туннельная печь с роликовым конвейером

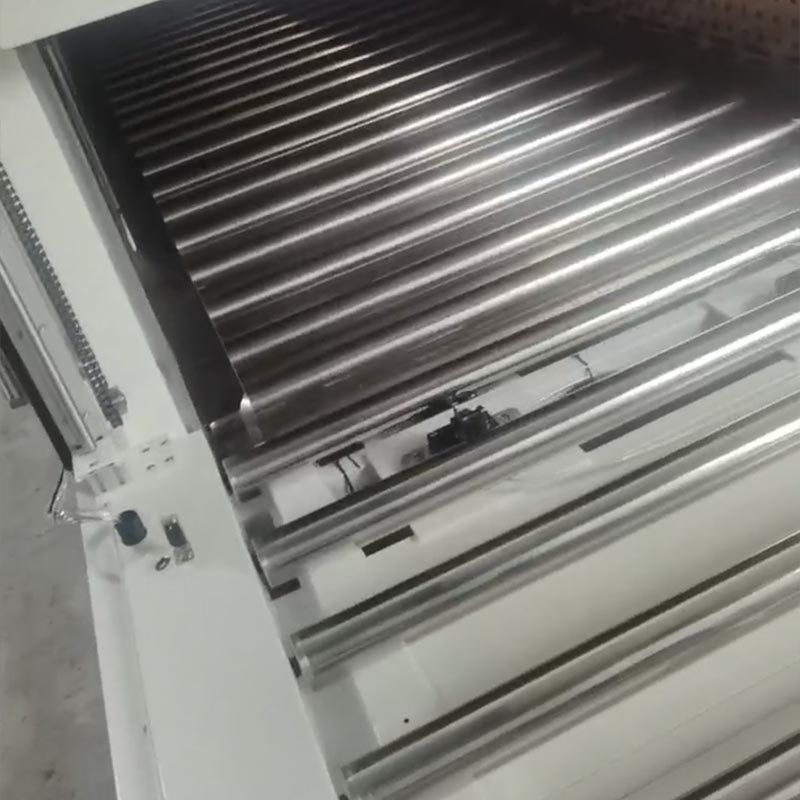

1 квартал: Как обеспечить, чтобы ролик диаметром ￠76 мм не деформировался при температуре 200°C?

Ответ: Внутри ролик имеет усиленный подшипник, диаметр ролика 210 мм. Эти материалы прошли термостабилизационная обработка, гарантирующая, что даже при полной нагрузке заготовки размером 1200×1200 мм Ролик может поддерживать идеальную концентричность и плавное вращение, не деформируется и не застревает в любых погодных условиях. нагревательная среда.

В2: Может ли он адаптироваться к разной высоте продукта?

Ответ: Да. Эффективная внутренняя высота составляет 700 мм, что очень подходит для крупногабаритных метизов. сохраняется однородность ±5-8°C.

В3: Как выхлопная система справляется с выхлопными газами, образующимися в результате распыления или обезвоживания?

Ответ: На впуске мы установили высокотемпературный приточный вентилятор мощностью 750 Вт, установили новые регулируемые воздухоотводчики. в каждой зоне обогрева. Это обеспечивает быстрый отвод влаги и летучих органических соединений, предотвращая скопление газов и обеспечивая свежую и устойчивую к окислению среду для вашего покрытия.
